PV Box

SYCM7 PV Arca Monitoring IP65 Clausura, quae a fabrica Sinae Zhejiang Soutya Novae Energy LLC continet, continet Dedicata notitia collectoris ad rationem photographicam et industriam repono magna procuratio suggesti. Hoc dat Interfaciei aggregatio, protocollum conversio, notitia collectio, notitia repositionis, vigilantia centralised et centralised sustentationem pro variis machinis intra systemata photovoltaica et industria repositionis.

Networking Applications

Locum pro Photovoltaic et Energy Repono Systems:

1.Supports prope finem operationis per app mobile per constructum in WLAN.
2.Supports networking viaRs485:
- Connexiones cum Huawei inverters, PID, et alias machinas.
- Coniunges cum tertia-parte inverters, instrumenta vigilantia environmental, substations arca (STS), metris utentes vexillum modb-rtU protocollum. - Coniunge cum metris protocollo DL/T645 utendo.
- Coniunge cum machinis protocollo IEC103 utendo.
3.Supports networking per Aer coniungere inverters, dolor industria moderatoris repono (Smert PCS), intelligentes nervos chordarum ad systemata reponendi, MBUS CCO, et STS.
4. Sustentat MBUS networking ad coniungere Huawei inverters et PID-PVBOX qui supportMBUS communicant.
5.Supports networking dual-plane redundans pro certa tradenda.
6.Supports nexum ad systemata administrationis:
- Conectit ad systemata administrationis seu machinarum tertiarum partium utens Modbus-TCP protocollum per wired or wireless retis.
- Conectit ad systemata administrationis seu tertiae partis machinis utens IEC104 protocollum per reticulum wiretum in retis localis.
- Conectit ad systemata administrationis seu tertiae partis machinis utens anser protocollum per reticulum filum filum.

Nota:
Retiaculatio reticularium per 4G/3G/2G vel LTE privata retiacula non adiuvat ut systemata administratione in protocollo IEC104 coniungat.

Typical networking missiones

Fibra anulum reticulum sustinet, fibra stellam networking, et Aer stella networking.

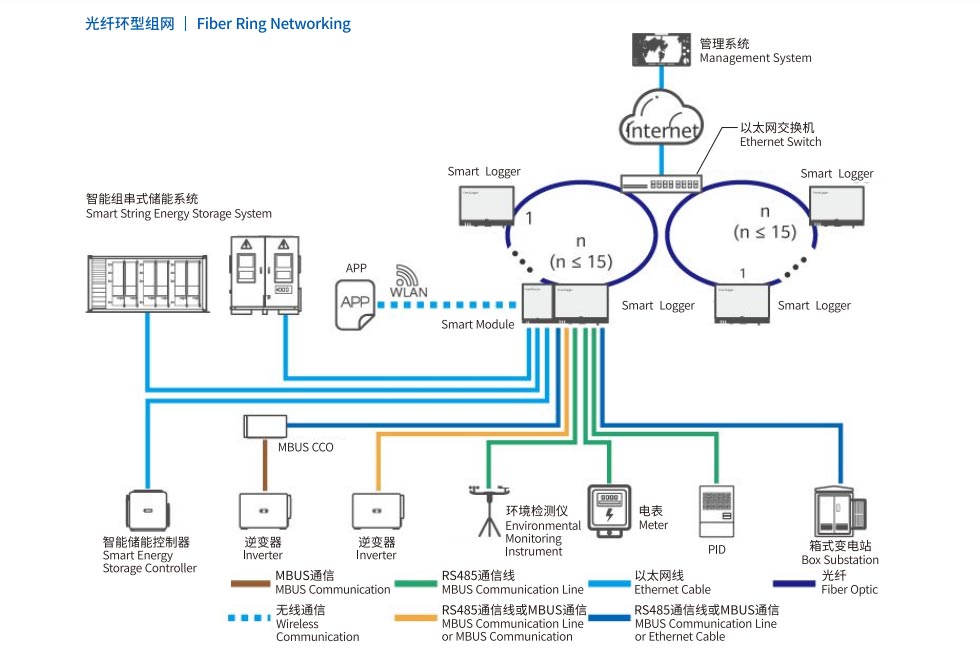

1.Fiber Ring Networking

Nota:
Fibra anulus retis compositus ex SmartLoggers coniungere potest usque ad 15 SmartLoggers, quorum unumquodque potest coniungere cum inverters, instrumenta vigilantia environmental, metra et alia machinamenta.
Fibra switchum vexillum RSTP protocollo sustentare debet et efficere. Pone prius quam transitum est scriptor pontis 0x8000 ex SmartLogger (commendatur: 0x7000; inferior valor, superior pons prior). Configuratio methodus forRSTP et pontis prioritas cum fabrica consulenda est. Si switch non sustinet RSTP, the fibra anulus retis convertendus est ad cathenam seu topologiam stellam.
Multiplices fibrae anuli reticulae per transitum Aernetae congregari possunt et tunc cum administratione systematis coniungi possunt.

2.Fiber vel Aer astrum Networking

Nota:
Multiplex SmartLoggers congregari possunt per switch Aernei et tunc cum administratione systematis coniungi.
Cum coniungens SmartLoggers ad Aer switch per fibra, maximum spatium communicationis est 12 chiliometrorum (cum ad libitum 100 Mbps moduli optici) vel 10 chiliometrorum (cum ad libitum 1 Gbps moduli optici); coniuncta per Ethernet funis, maxima distantia est 100 metrorum.
SmartLogger subsidia wireless networking inclusis 4G/3G/2G et LTE retiacula privata.

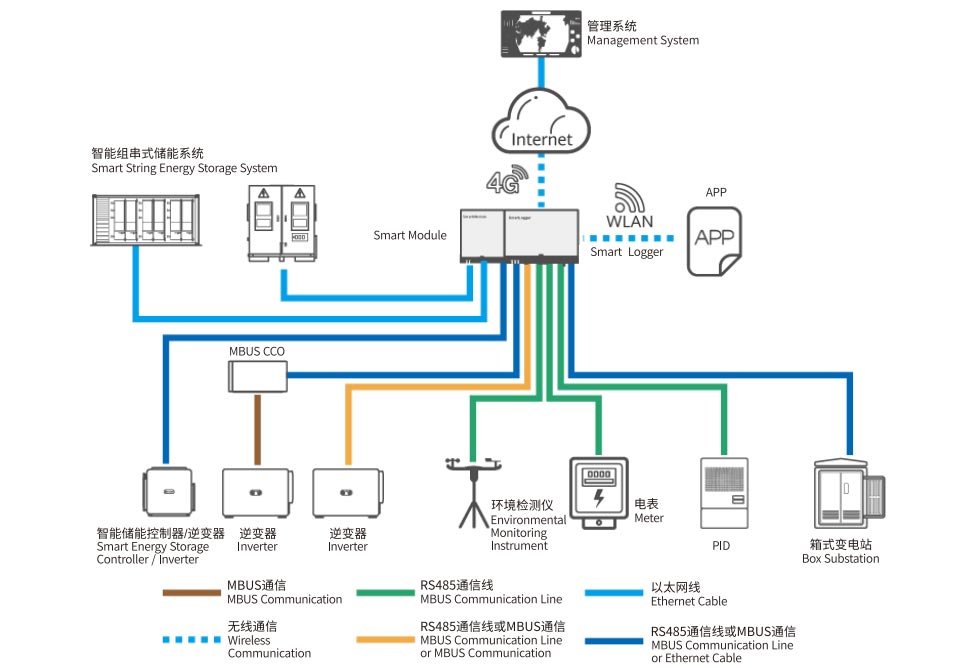

3.4G Networking

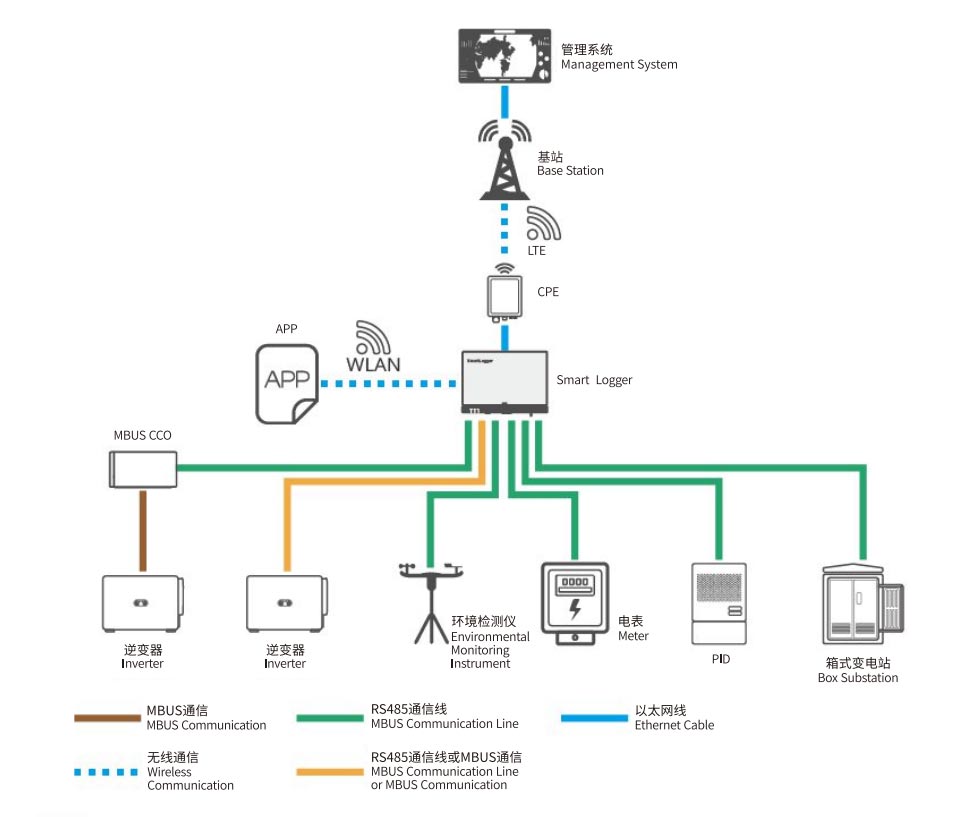

4.LTE Secretum Networking

Nota:
Portus LURIDUS SmartLogger coniungit cum CPE (praemissarum apparatu) per POE moduli et POE impetus eft.
Inscriptio IP SmartLogger et IP oratio CPE in eodem subneto ponenda sunt.
